                                            BẢN VẼ NHÀ PHỐ 1 TRỆT, 1 LỮNG, 2 LẦU

    Nhà phố có mặt tiền nhà thiết kế theo phong cách hiện đại. Sử dụng vật liệu kính để lộ ra những tấm màng treo thật lãng mạng kết hợp ốp một ít gạch, màu gạch nhẹ nhàng, có nhấn một chút màu nóng (nâu đất và màu đỏ), phần còn lại là màu trắng sáng rất đơn giản nhưng vẫn tôn lên vẽ sang trọng và hiện đại.

     Diện tích nhà là 5x20m. Nhà gồm 1 trệt, 2 lầu, có sân thượng và phòng thờ trên sân thượng.

     Chiều cao nhà 13,6 mét tính tới đỉnh chóp mái bằng trên cầu thang. Cụ thể:

     + Tầng trệt cao:       3,8m

     + Tầng lầu 1:           3,4m

     + Tầng lầu 2:           3,4m

     + Tầng sân thượng: 3.0m

    Mặt bằng trệt: bố trí nhà xe kết hợp phòng khách phía trước, đến cầu thang, vệ sinh rồi đến bếp và bàn ăn, phía sau cùng là sàn nước.

   - Kích thước nhà xe:             6x5m

   - Kích thước phòng khách:   6x5m

   - Kích thước cầu thang:   3,5x3,5m

   - Kích thước vệ sinh:             2x3m

   - Kích thước bếp + ăn:           5x5m

   - Kích thước sàn nước:       1,5x3m

Mặt bằng lững: Phía trước là khoảng thông tầng rồi đến cầu thang, phòng sinh hoạt chung phía sau.

Mặt bằng lầu 1: bố trí phòng sinh hoạt chung phía trước có vệ sinh chung. Phía sau cũng bố trí 1 phòng ngủ có vệ sinh riêng, trong phòng có bàn đọc sách, bàn tivi và tủ đồ.

   - Kích thước phòng sinh hoạt chung: 7,6x5m

   - Kích thước phòng ngủ thường: 4x5m

   - Kích thước phòng vệ sinh 1,5x3m

Mặt bằng lầu 2: bố trí phòng ngủ phía trước có vệ sinh riêng. Phía sau cũng bố trí 1 phòng ngủ có vệ sinh riêng, trong phòng có bàn đọc sách, bàn tivi và tủ đồ.

   - Kích thước phòng ngủ  gia chủ : 7,6x5m

   - Kích thước phòng ngủ thường: 4x5m

   - Kích thước phòng vệ sinh 1,5x3m

Mặt bằng sân thượng: bố trí sân thượng phía trước, kế đến là phòng thờ. Phía sau bố trí 1 phòng máy giặt và kho.

   - Kích thước sân thượng : 4,6x5m

   - Kích thước phòng thờ: 3x5m

   - Kích thước phòng vệ sinh: 1,5x3m

   - Kích thước phòng máy giặt: 1,2x1,2m

   - Kích thước kho: 1,2x2,3m

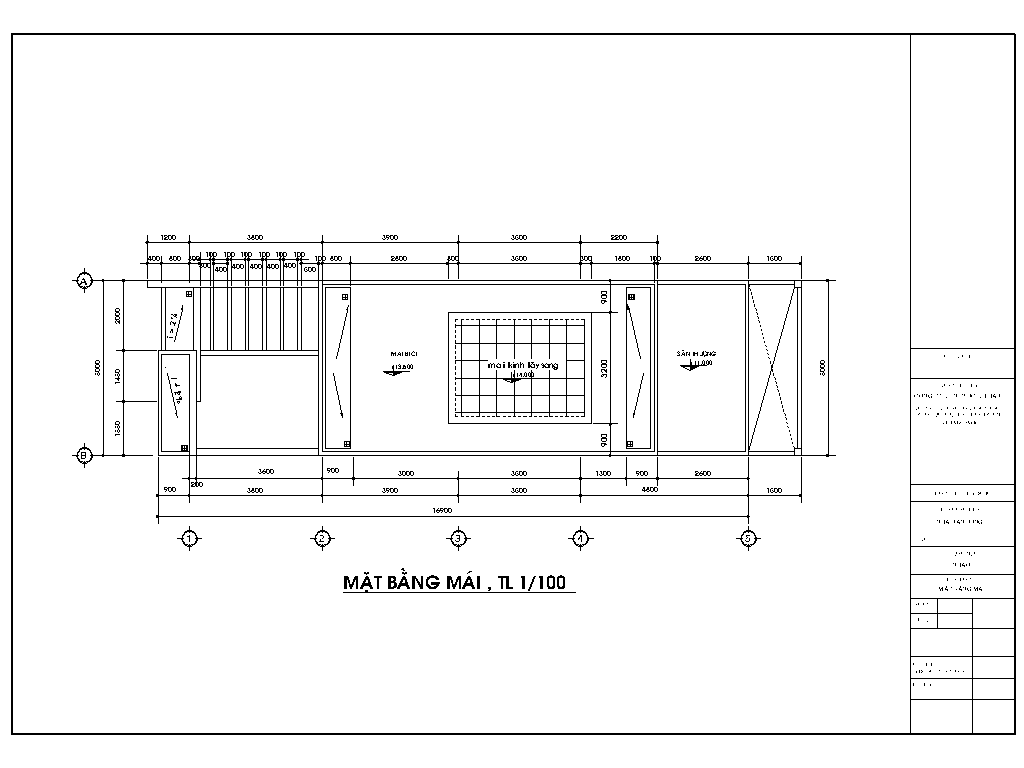

Mặt bằng mái: phải có tấm kính ngay trên vị trí nóc thang để lấy sáng, thông gió.

Mặt đứng tổng chiều cao nhà 13,6 mét

- Tầng trệt: 3,8m

- Tầng lầu 1: 3,4m

- Tầng lầu 2: 3,4m

- Tầng sân thượng: 3m

Mặt cắt nhà bố trí lệch tầng

Chi tiết trích đoạn mặt tiền nhà đoạn lầu. Mặt tiền tầng trệt ốp đá granit màu nóng (nâu đất hoặc đỏ đậm)

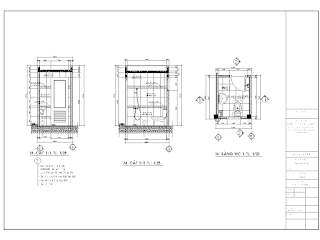

Chi tiết vệ sinh

Chi tiết vệ sinh

Chi tiết vệ sinh

Chi tiết cầu thang

Chi tiết cầu thang

Chi tiết cầu thang

Chi tiết cầu thang

Chi tiết cầu thang

Chi tiết cầu thang

Chi tiết cầu thang

Chi tiết cửa

Chi tiết cửa

Thống kê cửa

- Tải phối cảnh tại đây

- Tải bản vẽ autocard tại đây

- Tải bản vẽ fire ảnh tại đây

- Tải bản vẽ fire ảnh nén tại đây

Kts. Nguyễn Văn Nhi

Đt: 0942.139.646

Web: thietkekientruccongtrinh.com

Công ty KIẾN TRÚC KHÍ HẬU

bản vẽ nhà phố miễn phí

                                            BẢN VẼ NHÀ PHỐ 1 TRỆT, 1 LỮNG, 2 LẦU

     Đây là nhà phố có mặt tiền nhà thiết kế theo phong cách hiện đại. Sử dụng vật liệu kính để lộ ra những tấm màng treo thật lãng mạng kết hợp màu sắt vàng kem chủ đạo, có nhấn một chút màu cam, phần còn lại là màu trắng sáng rất đơn giản nhưng vẫn tôn lên vẽ sang trọng và hiện đại.

     Diện tích nhà là 5x20m. Nhà gồm 1 trệt, 2 lầu, có sân thượng và phòng thờ trên sân thượng.

     Chiều cao nhà 13,6 mét tính tới đỉnh chóp mái bằng trên cầu thang. Cụ thể:

     + Tầng trệt cao:       3,8m

     + Tầng lầu 1:           3,4m

     + Tầng lầu 2:           3,4m

     + Tầng sân thượng: 3.0m

    Mặt bằng trệt: bố trí nhà xe kết hợp phòng khách phía trước, đến cầu thang, vệ sinh rồi đến bếp và bàn ăn, phía sau cùng là sàn nước.

   - Kích thước nhà xe:             6x5m

   - Kích thước phòng khách:   6x5m

   - Kích thước cầu thang:   3,5x3,5m

   - Kích thước vệ sinh:             2x3m

   - Kích thước bếp + ăn:           5x5m

   - Kích thước sàn nước:       1,5x3m

Mặt bằng lững: Phía trước là khoảng thông tầng rồi đến cầu thang, phòng sinh hoạt chung phía sau.

     Mặt bằng lầu 1: bố trí phòng sinh hoạt chung phía trước có vệ sinh chung. Phía sau cũng bố trí 1 phòng ngủ có vệ sinh riêng, trong phòng có bàn đọc sách, bàn tivi và tủ đồ.

   - Kích thước phòng sinh hoạt chung: 7,6x5m

   - Kích thước phòng ngủ thường: 4x5m

   - Kích thước phòng vệ sinh 1,5x3m

    Mặt bằng lầu 2: bố trí phòng ngủ phía trước có vệ sinh riêng. Phía sau cũng bố trí 1 phòng ngủ có vệ sinh riêng, trong phòng có bàn đọc sách, bàn tivi và tủ đồ.

   - Kích thước phòng ngủ  gia chủ : 7,6x5m

   - Kích thước phòng ngủ thường: 4x5m

   - Kích thước phòng vệ sinh 1,5x3m

    Mặt bằng sân thượng: bố trí sân thượng phía trước, kế đến là phòng thờ. Phía sau bố trí 1 phòng máy giặt và kho.

   - Kích thước sân thượng : 4,6x5m

   - Kích thước phòng thờ: 3x5m

   - Kích thước phòng vệ sinh: 1,5x3m

   - Kích thước phòng máy giặt: 1,2x1,2m

   - Kích thước kho: 1,2x2,3m

   Mặt bằng mái: phải có tấm kính ngay trên vị trí nóc thang để lấy sáng, thông gió.

Mặt đứng tổng chiều cao nhà 13,6 mét

- Tầng trệt: 3,8m

- Tầng lầu 1: 3,4m

- Tầng lầu 2: 3,4m

- Tầng sân thượng: 3m

Mặt cắt nhà bố trí lệch tầng

- Tải phối cảnh tại đây

- Tải bản vẽ autocad tại đây.

- Tải bản vẽ fire ảnh tại đây.

- Tải bản vẽ fire ảnh nén tại đây

Kts. Nguyễn Văn Nhi

Đt: 0942.139.646

Web: thietkekientruccongtrinh.com

Công ty KIẾN TRÚC KHÍ HẬU

bản vẽ nhà phố miễn phí

                                                         BẢN VẼ NHÀ PHỐ MIỄN PHÍ

     Đây là nhà phố có mặt tiền nhà thiết kế theo phong cách hiện đại, khác lạ. Ban công hình cung kết hợp lan can cũng lượn theo tạo cảm giác mềm mại cho những đường nét đơn giản mà quý phái, sang trọng. Màu sắc, dùng màu nóng kết hợp nhẹ nhàng giữa màu nâu và màu kem tạo cho căn nhà thật sáng tươi. Sử dụng vật liệu kính kết hợp một lượng rất it đá ốp tường càng tôn thêm nét hiện đại cho công trình.

     Diện tích nhà là 5x20m. Nhà gồm 1 trệt, 2 lầu, có sân thượng và phòng thờ trên sân thượng.

     Chiều cao nhà 13,2 mét tính tới đỉnh chóp mái bằng trên cầu thang. Cụ thể:

     + Tầng trệt cao:       3,6m (có thể 3,9m)

     + Tầng lầu 1:           3,3m

     + Tầng lầu 2:           3,3m

     + Tầng sân thượng: 3.0m

     Mặt bằng trệt: bố trí phòng khách phía trước, đến cầu thang, vệ sinh rồi đến bếp và bàn ăn, phía sau cùng là sàn nước.

   - Kích thước phòng khách:   6x5m

   - Kích thước cầu thang:      2,5x5m

   - Kích thước vệ sinh:             2x3m

   - Kích thước bếp + ăn:           5x5m

   - Kích thước sàn nước:       1,5x3m

Mặt bằng lầu 1: bố trí phòng ngủ gia chủ phía trước có vệ sinh riêng và bàn trang điểm, bàn tivi giải trí và tủ đồ trong phòng. Phía sau cũng bố trí 1 phòng ngủ có vệ sinh riêng, trong phòng có bàn đọc sách, bàn tivi và tủ đồ.

   - Kích thước phòng ngủ gia chủ: 6x5m

   - Kích thước phòng ngủ thường: 4x5m

   - Kích thước phòng vệ sinh 2x3m (nếu có bồn tắm nằm phải rộng hơn)

Mặt bằng lầu 2: bố trí giống lầu 1 hoặc cũng có thể ở tầng này bố trí một phòng vệ sinh chung và một phòng vệ sinh riêng tùy theo yêu cầu  gia chủ!

Mặt bằng sân thượng: bố trí phía trước là sân thượng- nơi để trồng cây cảnh giải trí đồng thời cũng là giải pháp chống nóng mái cho nhà, kế đến là phòng thờ, rồi đến cầu thang. Phía sau là phòng giặt và sân phơi.

   - Kích thước phòng thờ 4x5m

   - Kích thước phòng máy giặt 1,5x3 9 (hoặc 2x2) là được!

Mặt bằng mái : đỉnh mái chổ cầu thang phải đặt tấm kính lớn để tạo gió (do chênh lệch nhiệt độ) và lấy sáng. Lưu ý không được bỏ chi tiết này!

  Chúc các bạn có căn nhà đẹp!
